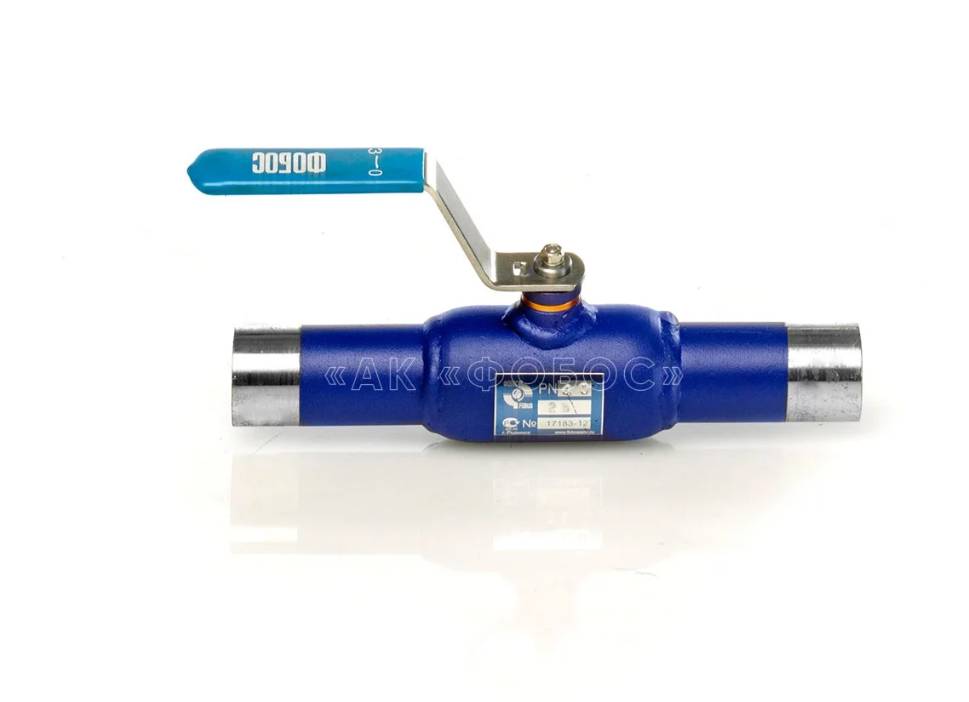

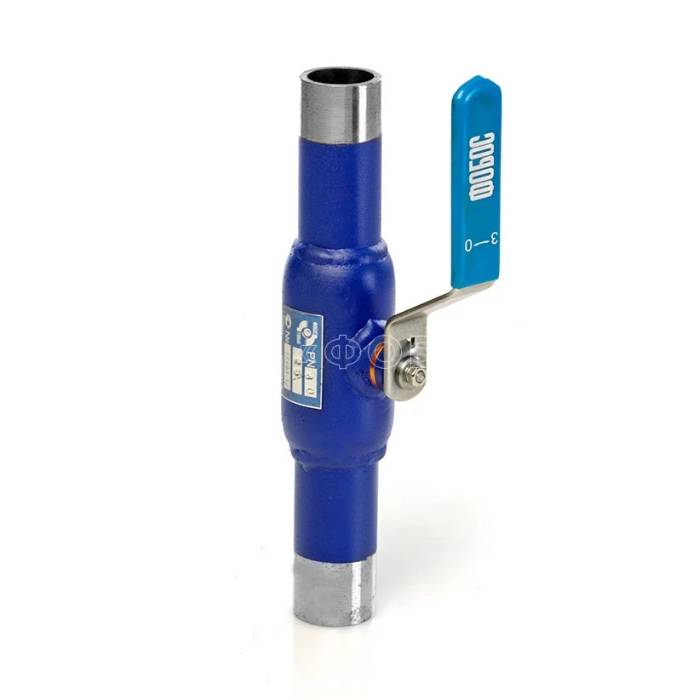

Шаровый кран с цельносварной конструкцией
Шаровый кран выполнен в неразъемной цельносварной конструкции и состоит из следующих элементов: корпуса (2), боковых патрубков (1), плавающей пробки (9), зажатой седлами (5). Шпиндель с функцией противовылета (3) уплотняется с помощью резиновых колец (10 и 11). Кольцо (10) возможно заменить в процессе эксплуатации. Между шпинделем и горловиной корпуса находится шайба (6). Горловина корпуса закрыта втулкой (8). Переключение крана осуществляется поворотом ручки (12) на 90°. Рабочая среда может подаваться к любому из патрубков. Кран может быть установлен на трубопроводе в любом положении.
КАТАЛОГИ ПРОДУКЦИИ В ФОРМАТЕ .pdf:
НОВЫЙ КАТАЛОГ ТРУБОПРОВОДНОЙ АРМАТУРЫ - PDF
Материалы основных деталей крана цельносварного под приварку
Поз. |
Наименование |
Исполнение по материалу |
|
|
Основное |
-02 |
-03 |
1 |
Труба |
Сталь 12Х18Н9Т |
Сталь 20 |
Сталь 09 Г2C |
2 |
Корпус |
Сталь 12Х18Н9Т |
Сталь 20 |
Сталь 09 Г2C |
3 |
Шпиндель |
Сталь 14Х17Н2 |
4 |
Ручка |
Сталь 30 |
5 |
Седло |
Фторопласт Ф4 ТУ 6-05-810-88 |
6 |
Шайба |
Фторопласт Ф4 ТУ 6-05-810-88 |
7 |
Гайка ГОСТ 5915-70 |
Сталь 20 |
8 |
Втулка |
Сталь 14Х17Н2 |
9 |
Пробка |
Сталь 12Х18Н10Т |
10 |
Кольцо уплотнительное |
РезинаЭП503 |
11 |
Кольцо уплотнительное |
Резина Н183 |
12 |
Шайба |
Сталь 20 |
Техническая характеристика крана под приварку цельносварного
/kran-pod-privarku.gif)
Диаграмма стойкости фторопласта
Рабочая среда |
среды, по отношению к которым применяемые материалы коррозионностойки |
Условное давление, МПа |
1,6; 2,5; (4,0-для приварных кранов) |
Температура рабочей среды |
Для нержавеющей и низкотемпературной
углеродистой стали |
– 60°С…+160 °С |
Для углеродистой стали |
– 40°С…+160 °С |
Класс герметичности затвора по
ГОСТ 9544-2015 |
А |
Климатическое исполнение по
ГОСТ 15150-60 |
У1 (-40°С...+40°С) или УХЛ1 (-60°С...+50°С) |
Усилие поворота ручки |
не более 150 Н |
Полный средний ресурс |
8000 циклов |
Полный срок службы |
не менее 10 лет |
Габаритные и присоединительные размеры крана под приварку
/razmeri-krana-pod-privarku.png)
Обозначение |
DN |
PN |
L |
d |
D |
D1 |
D2 |
D3 |
n |
Н |
В |
Масса, кг |
ФБ39.110.020.500** |
20 |
16,25 |
150 |
20 |
105 |
75 |
62 |
14 |
4 |
87 |
130 |
3,2 |
ФБ39.110.025.500* ** |
25/20 |
160 |
20 |
115 |
85 |
72 |
87 |
3,7 |
ФБ39.110.050.500* ** |
50/40 |
230 |
40 |
160 |
125 |
108 |
18 |
120 |
250 |
8,3 |
ФБ39.110.065.500 |
65 |
25 |
270 |
64 |
180 |
145 |
128 |
8 |
137 |
11,7 |
ФБ39.110.080.500* ** |
80/65 |
16,25 |
280 |
64 |
195 |
160 |
139 |
137 |
13,5 |
ФБ39.110.100.500 |
100/80 |
25 |
350 |
80 |
230 |
190 |
164 |
22 |
173 |
320 |
21,5 |
*- неполнопроходной, ** - краны шаровые унифицированы по давлениям и присоединению, использовать на весь ряд давлений,
указанный в таблице.
/kranovie-shari-pod-privarku.png)
Обозначение |
DN |
PN |
L |
d |
D |
D1 |
D2 |
Н |
В |
Масса, кг |
ФБ39.220.020.500 |
20 |
16,
25,
40 |
230 |
20 |
21 |
27 |
48 |
87 |
130 |
1,6 |
ФБ39.220.025.500* |
25/20 |
20 |
26 |
32 |
48 |
87 |
130 |
1,6 |
ФБ39.220.050.500* |
50/40 |
300 |
40 |
49 |
57 |
89 |
120 |
250 |
3,6 |
ФБ39.220.065.500 |
65 |
64 |
67 |
77 |
120 |
137 |
250 |
6,2 |
ФБ39.220.080.500* |
80/65 |
64 |
79 |
89 |
120 |
137 |
250 |
6,3 |
ФБ39.220.100.500* |
100/80 |
325 |
80 |
98 |
110 |
150 |
173 |
320 |
10,2 |
*- неполнопроходной, ** - краны под приварку унифицированы по давлениям и присоединению, использовать на весь ряд давлений, указанный в таблице.
Краны под приварку цельносварные ЗАО АК "Фобос" - описание
Современные цельносварные шаровые затворы представляют инновационное решение в сегменте трубопроводной арматуры. Эти устройства отличаются монолитной конструкцией, созданной методом радиальной сварки, что обеспечивает исключительную надежность при работе с агрессивными и нейтральными средами.
Сфера применения кранов под приварку цельносварных:
- Магистральные трубопроводы категории "А"
- Системы теплоснабжения закрытого типа
- Газораспределительные сети повышенного давления
- Промышленные технологические линии
Конструктивные преимущества кранов:
- Цельносварной корпус из легированных сталей
- Плавающий сферический запорный элемент
- Универсальная ориентация монтажа (360°)
- Антикоррозионная защита внутренних поверхностей
Климатическая адаптация:
- Стандартное исполнение: -40°C...+120°C
- Арктическое исполнение (сталь 09Г2С): до -60°C
- Тропическое исполнение с дополнительной защитой
Технические преимущества:
- Сниженная масса (на 15-20% легче аналогов)
- Нулевые потери давления в открытом состоянии
- Мгновенное перекрытие потока (90° поворот)
- Сейсмоустойчивость до 7 баллов
- Срок службы ≥ 20 лет
Модификации:
- С фланцевым присоединением DIN/ГОСТ
- Под стыковую сварку (BW)
- С электроприводом для АСУ ТП
- Взрывозащищенное исполнение Ex d
Цены на краны шаровые под приварку в Минске
Стоимость крана под приварку определяется исходя из:
- Рабочих параметров (PN, DN)
- Материалов исполнения
- Дополнительных опций
- Объема закупки
