Техническая характеристика крана шарового с электроприводом МЭОФ
Рабочая среда |
жидкие и газообразные среды, по отношению к которым применяемые материалы коррозионностойки |
Условное давление, МПа |
1,6; 2,5; 4,0; 6,3; 10,0 |
Температура рабочей среды |
Для нержавеющей и низкотемпературной
углеродистой стали |
– 60°С…+160 °С |
Для углеродистой стали |
– 40°С…+160 °С |
Класс герметичности затвора по
ГОСТ 9544-2015 |
А |
Климатическое исполнение по
ГОСТ 15150-60 |
У1 (-40°С...+55°С) для э/пр МЭОФ |
Присоединение к трубопроводу |
фланцевое, муфтовое, под приварку |
Полный средний ресурс |
8000 циклов |
Полный срок службы |
не менее 10 лет |
По взрывозащищенности |
общепромышленное либо взрывозащищенное |
EEx de IIBT4 (для э/пр МЭОФ) |
Параметры исполнительного механизма
Номинальное напряжение питания |
380 V/50-60 Hz |
Потребляемая мощность |
от 50W до 400W
(в зависимости от модели привода) |
Номинальное напряжение питания |
12 V/50-60 Hz |
Конструкция крана шарового с электроприводом МЭОФ

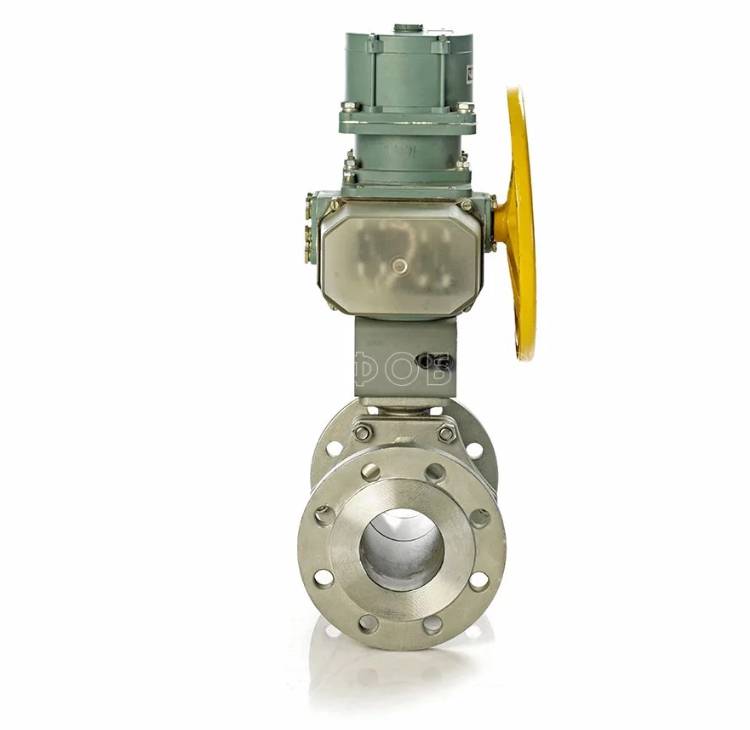

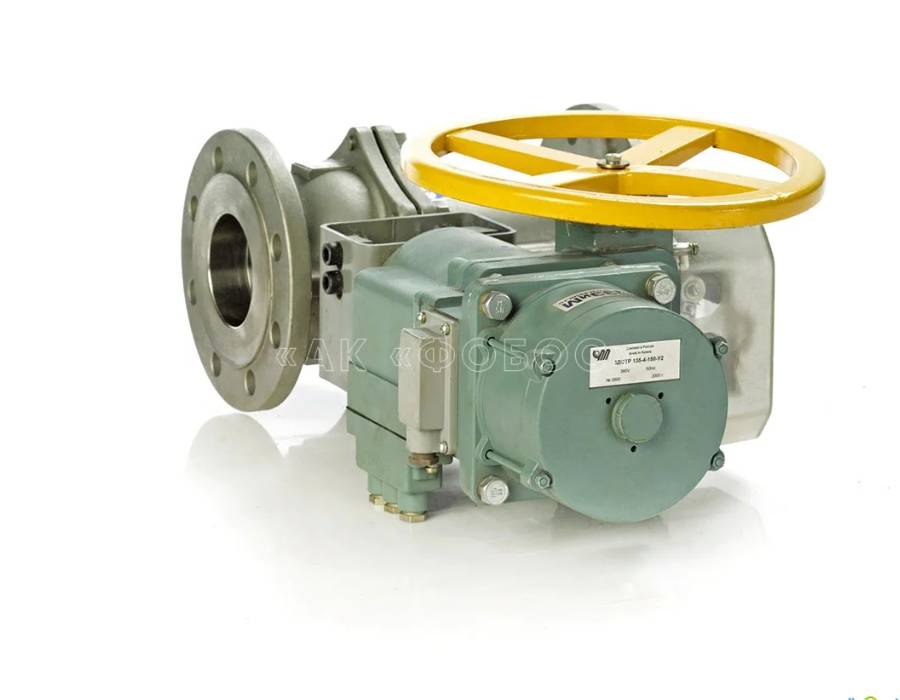

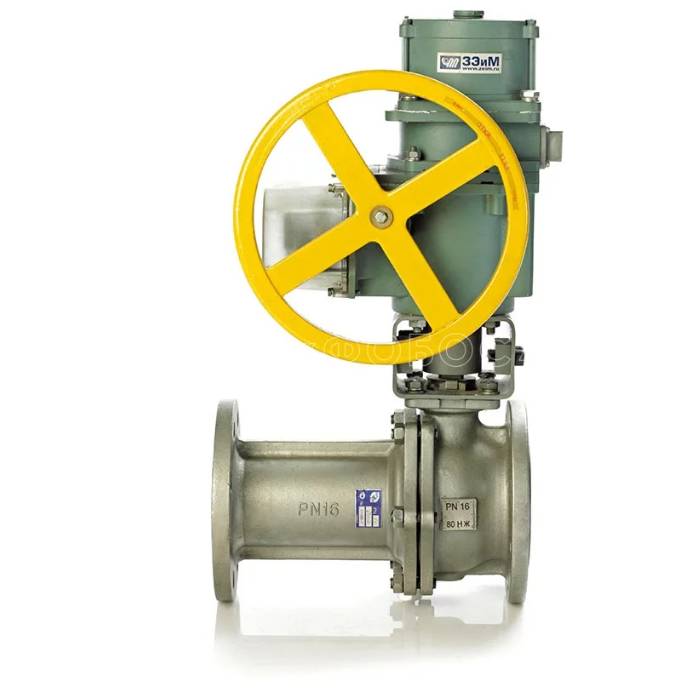

Шаровый кран с электроприводом состоит из следующих основных частей: корпуса 1, патрубков 2, пробки 3, шпинделя 4. Корпус 1 и пробка крана 3 уплотняются фторопластовыми кольцами 5 и 7, поджатие которых осуществляется стягиванием шпильками 12 фланцев патрубка 2 до упора в корпус 1. Шпиндель 4 уплотняется фторопластовыми кольцами 8 и 9. Электропривод состоит из электрического однооборотного исполнительного механизма типа МЭОФ (показан на рисунке) и сигнализатора положений. Электропривод соединяется с краном через фонарь 14. Вращение с вала электропривода передается на шпиндель 4 муфтой 13. Электроприводами могут оснащаться и муфтовые (см. табл. 3), и приварные (см. табл. 2) краны. Пространственное положение крана на трубопроводе -произвольное.
Трубопроводная арматура в Минске - все детали запорно-регулирующих систем.
Каталог кранов шаровых в формате .pdf:
МАТЕРИАЛЫ ОСНОВНЫХ ДЕТАЛЕЙ
Поз |
Наименование |
Материалы для исполнений |
|
|
Основное |
-01 |
-02 |
1 |
Корпус |
Сталь 12Х18Н1 0Т |
Сталь 20 |
Сталь 09Г2С |
2 |
Патрубок |
3 |
Пробка |
Сталь 12Х18Н1 0Т |
4 |
Шпиндель |
Сталь 14Х17Н2Т |
5 |
Седло |
Фторопласт Ф4 |
6 |
Кольцо |
Сталь 12Х18Н10 |
7 |
Кольцо |
Фторопласт Ф4 |
8 |
9 |
10 |
Гайка |
Сталь 12Х18Н1 0Т |
11 |
Шайба |
Сталь 12Х18Н1 0Т |
12 |
Шпилька |
Сталь 20Х13 |
Сталь 35 |
Сталь 09Г2С |
13 |
Муфта |
Сталь 12Х18Н1 0Т |
Сталь 20 |
14 |
Фонарь |
Габаритные и присоединительные размеры кранов

Диаграмма стойкости фторопласта
Фланцевые краны

Рис 1
Обозначение |
Pу |
Ду |
D |
D1 |
d |
n |
L |
L1 |
L2 |
L3 |
L4 |
H |
Тип привода |
ФБ39.014.015.000 |
16 |
15 |
95 |
65 |
14 |
4 |
130 |
185 |
245 |
63 |
96 |
290 |
МЭОФ-40 |
ФБ39.014.020.000 |
20 |
105 |
75 |
14 |
4 |
150 |
185 |
245 |
63 |
96 |
290 |
ФБ39.014.025.000* |
25/20 |
115 |
85 |
14 |
4 |
160 |
185 |
245 |
63 |
96 |
290 |
ФБ39.014.032.000 |
32 |
135 |
100 |
18 |
4 |
180 |
185 |
245 |
63 |
96 |
308,5 |
ФБ39.014.040.000 |
40 |
145 |
110 |
18 |
4 |
200 |
185 |
245 |
63 |
96 |
308,5 |
ФБ39.014.050.000 |
50 |
160 |
125 |
18 |
4 |
230 |
185 |
245 |
63 |
96 |
320 |
ФБ39.014.050.000 |
50 |
160 |
125 |
18 |
4 |
230 |
280 |
450 |
105 |
380 |
410 |
МЭОФ-100 |
ФБ39.014.065.000 |
65 |
180 |
145 |
18 |
4 |
290 |
280 |
450 |
105 |
380 |
420 |
ФБ39.014.080.000 |
80 |
195 |
160 |
18 |
4 |
310 |
280 |
450 |
105 |
380 |
420 |
МЭОФ-250 |
ФБ39.014.100.000 |
100 |
215 |
180 |
18 |
8 |
350 |
280 |
450 |
105 |
380 |
471 |
ФБ39.014.125.000* |
125/100 |
245 |
210 |
18 |
8 |
400 |
280 |
450 |
105 |
380 |
482 |
ФБ39.014.150.000 |
150 |
282 |
240 |
22 |
8 |
480 |
405 |
472 |
122 |
298 |
637 |
МЭОФ-320 |
ФБ39.014.200.000* |
200/150 |
335 |
295 |
22 |
12 |
600 |
405 |
472 |
122 |
298 |
637 |
* - неполнопроходной,
Присоединительные размеры, размеры уплотнительных поверхностей фланцев кранов на PN16, PN25, PN40
Ду |
D2 |
D3 |
D4 |
D5, D7 |
D6, D8 |
h |
h1 |
h2 |
10 |
42 |
24 |
34 |
23 |
35 |
2 |
4 |
3 |
15 |
47 |
29 |
39 |
28 |
40 |
20 |
58 |
36 |
50 |
35 |
51 |
25 |
68 |
43 |
57 |
42 |
58 |
32 |
78 |
51 |
65 |
50 |
66 |
40 |
88 |
61 |
75 |
60 |
76 |
3 |
50 |
102 |
73 |
87 |
72 |
88 |
65 |
122 |
95 |
109 |
94 |
110 |
80 |
133 |
106 |
120 |
105 |
121 |
100 |
158 |
129 |
149 |
128 |
150 |
125 |
184 |
155 |
175 |
154 |
176 |
150 |
212 |
183 |
203 |
182 |
204 |
200 |
268 / 278 / 285 |
239 |
259 |
238 |
260 |
Исполнения фланцев по ГОСТ 33259-2015

Рис. 2
а) – исполнение E б) – исполнение F ) – исполнение C, L; &nbs
