Материалы основных деталей крана шарового фланцевого
Поз. |
Наименование |
Материалы для исполнений |
|
|
Основное |
-02 |
-03 |
1 |
Корпус |
Сталь 12Х18Н10Т |
Сталь 20 |
Сталь 09Г2С |
2 |
Патрубок |
3 |
Пробка |
Сталь 12Х18Н10Т |
4 |
Шпиндель |
Сталь 14Х17Н2 |
5 |
Седло |
Фторопласт Ф 4 |
6 |
Кольцо |
Сталь 12Х18Н10Т |
7 |
Уплотнительное кольцо |
Фторопласт Ф 4 |
8 |
9 |
Шайба |
Сталь 12Х18Н10Т |
10 |
Гайка |
Сталь 20 |
11 |
Кольцо |
Фторопласт Ф 4 |
12 |
Ручка |
Сталь 12Х18Н10Т |
13 |
Шпилька |
Сталь 20X13 |
Сталь 35 |
Сталь 09Г2С |
КАТАЛОГИ ПРОДУКЦИИ В ФОРМАТЕ .pdf:
НОВЫЙ КАТАЛОГ ТРУБОПРОВОДНОЙ АРМАТУРЫ - PDF
Технические характеристики фланцевого крана

Диаграмма стойкости фторопласта
Рабочая среда |
среды, по отношению ккоторым, применяемые материалы коррозионностойки |
Условный проход, мм |
10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200 |
Условное давление, МПа |
1,6; 2,5; 4,0 - КЛАССИК |
Температура рабочей среды |
Для нержавеющей и низкотемпературной
углеродистой стали |
– 60°С…+160 °С |
Для углеродистой стали |
– 40°С…+160 °С |
Класс герметичности затвора по
ГОСТ 9544-2015 |
А |
Климатическое исполнение по
ГОСТ 15150-69 |
У1(-40°С...+40°С) |
Усилие поворота ручки |
не более 150 H |
Полный средний ресурс |
8000 циклов |
Полный срок службы |
не менее 10 лет |
Габаритные и присоединительные размеры крана фланцевого

Рис. 1 |

Рис. 2 |

Рис. 3
Исполнения фланцев по ГОСТ 33259-2015
а) – исполнение E б) – исполнение F в) – исполнение C, L; г) – исполнение D, M |
|
Обозначение |
PN |
DN |
L |
L1 |
H |
D |
D1 |
d |
n |
Масса,
кг |
Рис. |
ШАРОВЫЙ КРАН - СЕРИЯ КЛАССИК PN16 - 10НЖ19П, 10С19П1 |
ФБ39.010.010.000 |
16 |
10 |
130 |
134 |
89 |
90 |
60 |
14 |
4 |
2,4 |
2 |
ФБ39.010.015.000 |
15 |
130 |
134 |
89 |
95 |
65 |
2,4 |
ФБ39.010.020.000 |
20 |
150 |
133 |
90 |
105 |
75 |
2,9 |
1,3 |
ФБ39.010.025.000* |
25 |
160 |
133 |
90 |
115 |
85 |
3,1 |
ФБ39.010.032.000 |
32 |
180 |
268 |
127 |
135 |
100 |
18 |
7,1 |
ФБ39.010.040.000 |
40 |
200 |
249 |
132 |
145 |
110 |
10,0 |
ФБ39.010.050.000 |
50 |
230 |
245 |
137 |
160 |
125 |
9,9 |
ФБ39.010.065.000 |
65 |
290 |
245 |
145 |
180 |
145 |
16,4 |
ФБ39.010.080.200 |
80 |
310 |
320 |
174 |
195 |
160 |
4 |
22,3 |
ФБ39.010.100.000 |
100 |
350 |
452 |
217 |
215 |
180 |
8 |
36,1 |
ФБ39.011.100.000** |
350 |
202 |
264 |
215 |
180 |
47,2 |
4 |
ФБ39.010.125.000* |
125 |
400 |
320 |
188 |
245 |
210 |
42,5 |
1,3 |
ФБ39.011.125.000* ** |
125 |
400 |
202 |
264 |
245 |
210 |
50,9 |
4 |
ФБ39.010.150.000 |
150 |
480 |
1000 |
242 |
280 |
240 |
22 |
69,2 |
|
ФБ39.011.150.000** |
150 |
480 |
202 |
346 |
280 |
240 |
95 |
4 |
ФБ39.010.200.000* |
200/150 |
600 |
1000 |
234 |
335 |
295 |
12 |
88,7 |
|
ФБ39.011.200.000* ** |
600 |
221 |
325 |
335 |
295 |
12 |
117,2 |
4 |
ШАРОВЫЙ КРАН - СЕРИЯ КЛАССИК PN25 - 10НЖ20П, 10С20П1 |
ФБ39.110.010.000 |
25 |
10 |
130 |
134 |
89 |
90 |
60 |
14 |
4 |
2,4 |
2 |
ФБ39.110.015.000 |
15 |
130 |
134 |
89 |
95 |
65 |
2,4 |
ФБ39.110.020.000 |
20 |
150 |
133 |
90 |
105 |
75 |
3,4 |
1,3 |
ФБ39.110.025.000* |
25 |
160 |
133 |
90 |
115 |
85 |
3,95 |
ФБ39.110.032.000 |
32 |
180 |
245 |
128 |
135 |
100 |
18 |
7,5 |
ФБ39.110.040.000 |
40 |
200 |
245 |
130 |
145 |
110 |
8,2 |
ФБ39.110.050.000 |
50 |
230 |
245 |
137 |
160 |
125 |
11,7 |
ФБ39.110.065.000 |
65 |
290 |
245 |
145 |
180 |
145 |
8 |
19,5 |
ФБ39.110.080.000 |
80 |
310 |
450 |
203 |
195 |
160 |
22,3 |
ФБ39.110.100.000 |
100 |
350 |
452 |
217 |
230 |
190 |
22 |
31,0 |
ФБ39.111.100.000 |
100 |
350 |
202 |
264 |
230 |
190 |
33,7 |
4 |
ФБ39.110.125.000* |
125/100 |
400 |
450 |
255 |
270 |
220 |
26 |
8 |
55,2 |
1,3 |
ФБ39.111.125.000* ** |
400 |
202 |
264 |
270 |
220 |
66,3 |
4 |
ФБ39.110.150.000 |
150 |
480 |
400 |
220 |
300 |
250 |
83,5 |
1,3 |
ФБ39.111.150.000* ** |
480 |
221 |
314 |
300 |
250 |
97 |
4 |
ФБ39.110.200.000* |
200/150 |
600 |
458 |
306 |
360 |
310 |
12 |
90,5 |
1,3 |
ФБ39.111.200.000* ** |
600 |
221 |
314 |
300 |
250 |
139,4 |
4 |
ШАРОВЫЙ КРАН - СЕРИЯ КЛАССИК PN40 - 10НЖ21П, 10С21П1 |
ФБ39.210.010.000 |
40 |
10 |
130 |
145 |
88 |
90 |
60 |
14 |
4 |
2,4 |
2 |
ФБ39.210.015.000 |
15 |
130 |
134 |
89 |
95 |
65 |
2,4 |
ФБ39.210.020.000 |
20 |
150 |
133 |
90 |
105 |
75 |
3,4 |
1,3 |
ФБ39.210.025.000* |
25 |
160 |
133 |
90 |
115 |
85 |
3,95 |
ФБ39.210.032.000 |
32 |
180 |
245 |
128 |
135 |
100 |
18 |
7,5 |
ФБ39.210.040.000 |
40 |
200 |
245 |
130 |
145 |
110 |
8,2 |
ФБ39.210.050.000 |
50 |
230 |
245 |
138 |
160 |
125 |
13,0 |
ФБ39.210.065.000 |
65 |
290 |
245 |
145 |
180 |
145 |
8 |
16,9 |
ФБ39.210.080.000 |
80 |
310 |
452 |
176 |
195 |
160 |
23,5 |
ФБ39.210.100.000 |
100 |
350 |
452 |
217 |
230 |
190 |
22 |
44,8 |
ФБ39.210.125.000* |
125/100 |
400 |
452 |
217 |
270 |
220 |
26 |
60,5 |
ФБ39.211.125.000* ** |
400 |
270 |
200 |
270 |
220 |
99,5 |
4 |
ФБ39.210.150.000 |
150 |
480 |
1000 |
242 |
300 |
250 |
116,7 |
1,3 |
ФБ39.211.150.000** |
480 |
221 |
314 |
300 |
250 |
139,6 |
4 |
ФБ39.210.200.000 |
200/150 |
600 |
1000 |
242 |
375 |
320 |
30 |
12 |
126,5 |
1,3 |
ФБ39.211.200.000* ** |
600 |
221 |
314 |
375 |
320 |
200,7 |
4 |
* - неполнопроходной,
** - с ручным редуктором 10НЖ519П, 10С519П1
ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ, РАЗМЕРЫ УПЛОТНИТЕЛЬНЫХ ПОВЕРХНОСТЕЙ
ФЛАНЦЕВ КРАНОВ НА PN16, PN25, PN40

Исполнения фланцев по ГОСТ 33259-2015
а) – исполнение E б) – исполнение F в) – исполнение C, L; г) – исполнение D, M
DN |
D2 |
D3 |
D4 |
D5, D7 |
D6, D8 |
h |
h1 |
h2 |
10 |
42 |
24 |
34 |
23 |
35 |
2 |
4 |
3 |
15
|
47 |
29 |
39 |
28 |
40 |
20 |
58 |
36 |
50 |
35 |
51 |
25 |
68 |
43 |
57 |
42 |
58 |
32 |
78 |
51 |
65 |
50 |
66 |
40 |
88 |
61 |
75 |
60 |
76 |
3 |
50 |
102 |
73 |
87 |
72 |
88 |
65 |
122 |
95 |
109 |
94 |
110 |
80 |
133 |
106 |
120 |
105 |
121 |
100 |
158 |
129 |
149 |
128 |
150 |
125 |
184 |
155 |
175 |
154 |
176 |
150 |
212 |
183 |
203 |
182 |
204 |
200 |
268 / 278 / 285 |
239 |
259 |
238 |
260
|

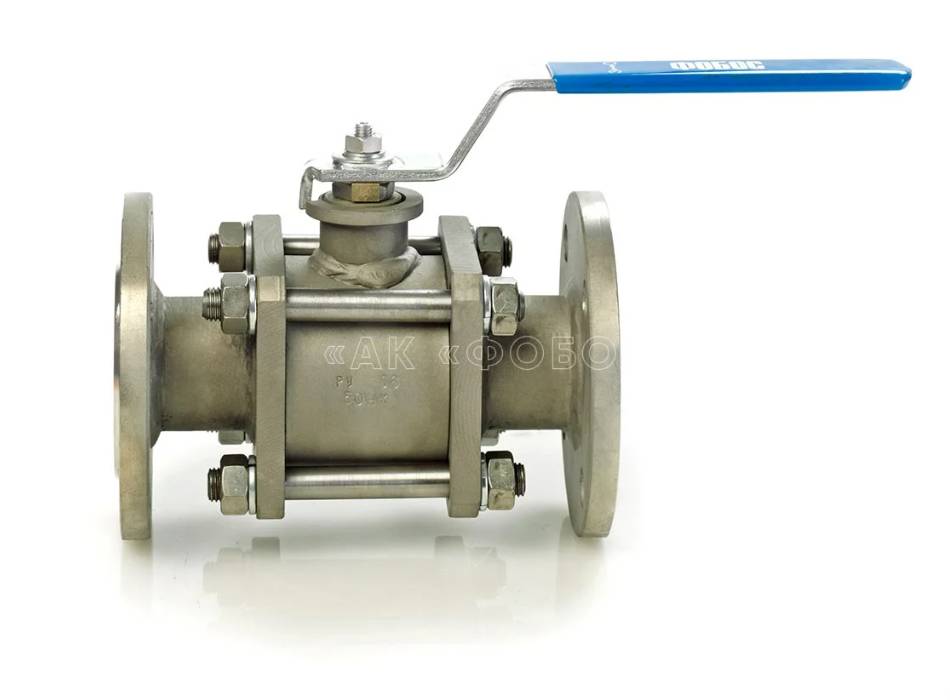

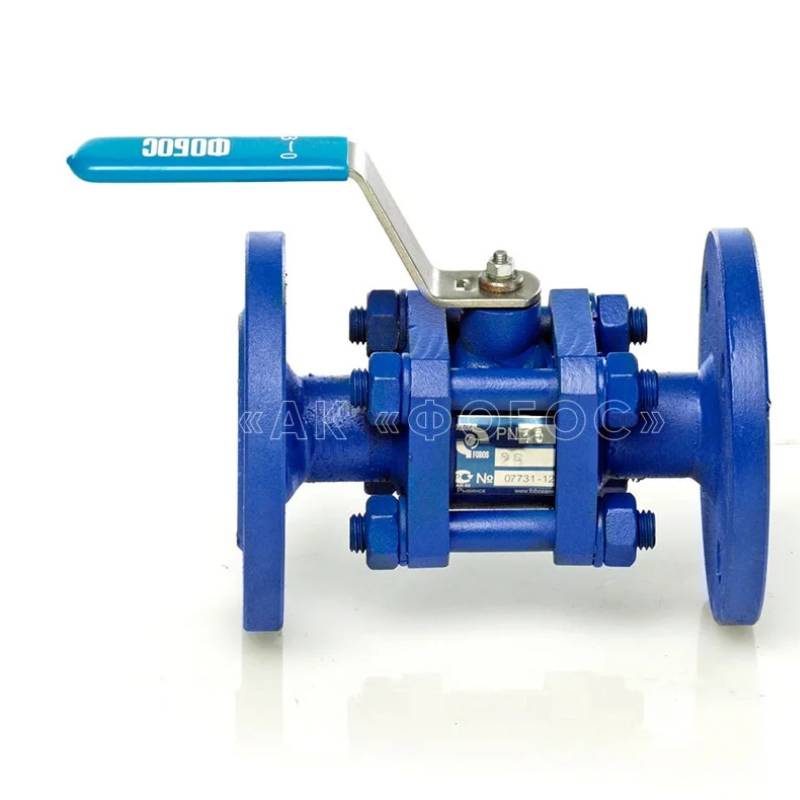

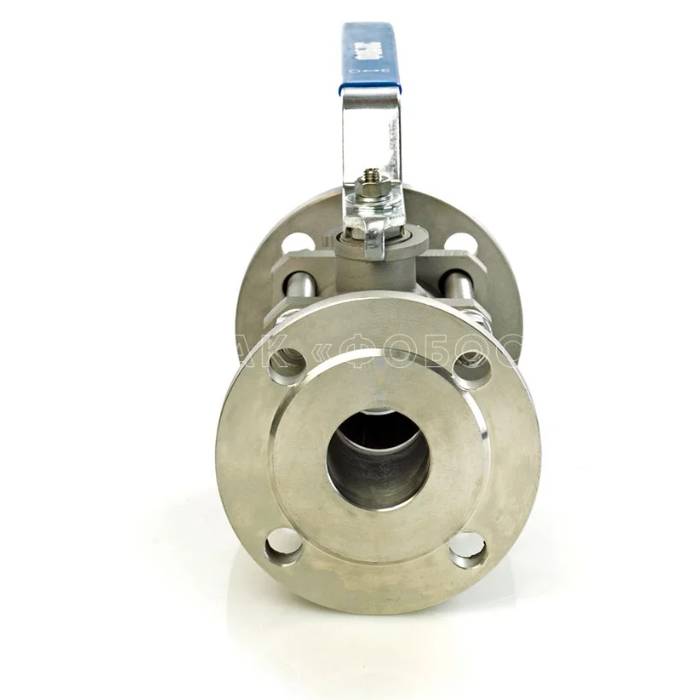

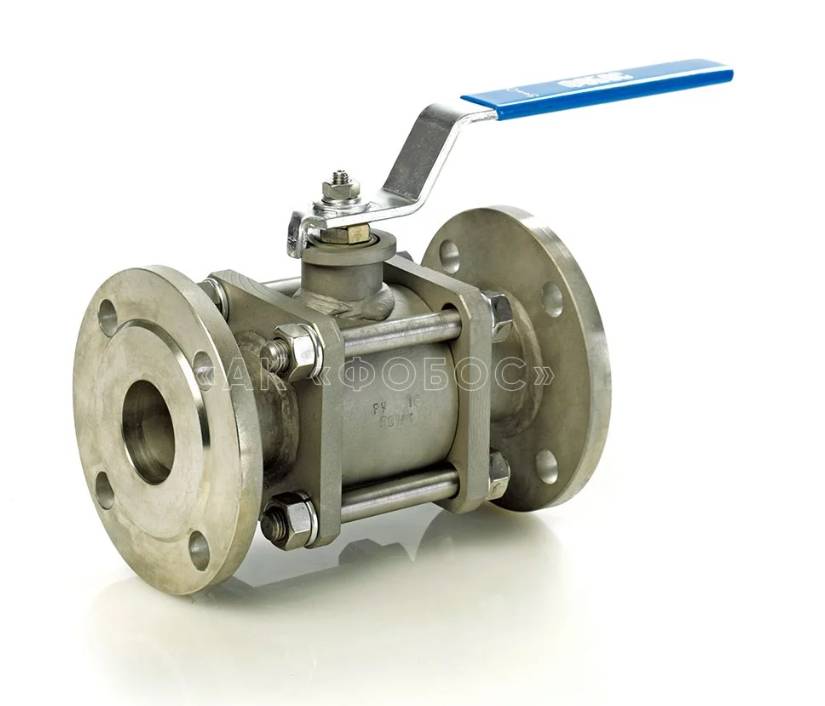

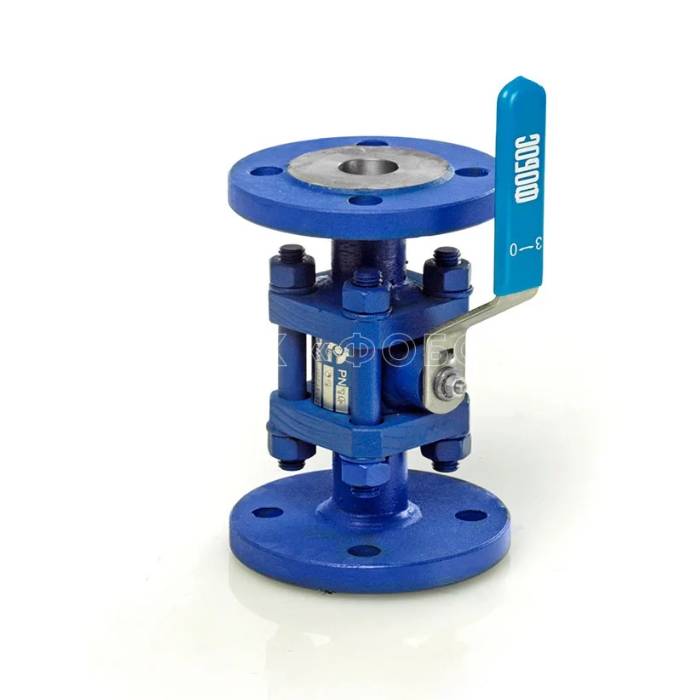

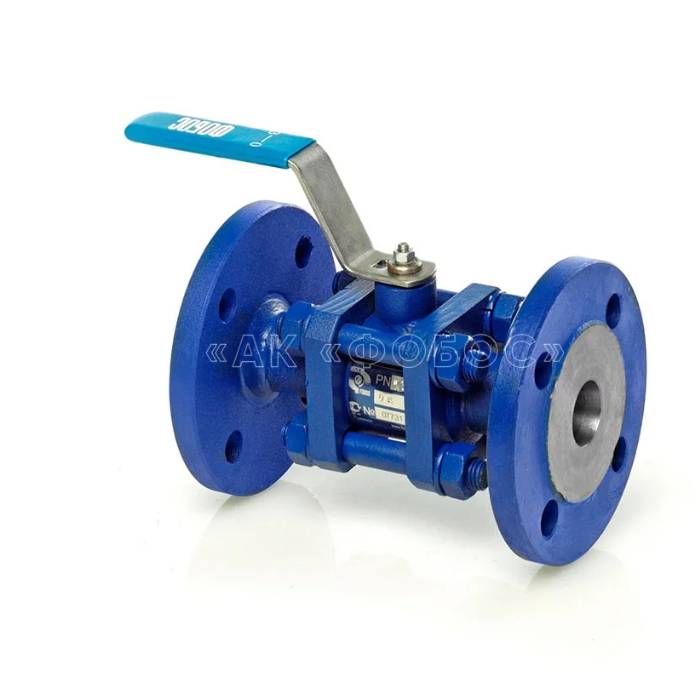

Краны шаровые фланцевые - описание
Конструктивные особенности:
Запорные устройства данного типа представляют двухсоставную конструкцию с интегрированными монтажными патрубками. Основная сфера применения включает:
- технологические процессы промышленных предприятий
- системы ЖКХ и теплоснабжения
- магистральные трубопроводы
Модификации по материалам исполнения:
- Версия PN16: сплавы 10нж19п/10с19п1
- Модель PN25: марки 10нж20п/10с20п1
- Исполнение PN40: стали 10нж21п/10с21п1
Ключевые преимущества:
- Усиленная конструкция с возможностью демонтажа
- Продленный срок службы (свыше 8000 циклов)
- Соответствие нормам пожарной безопасности
- Взрывозащищенное исполнение
Конструктивное решение:
Корпусное изделие изготавливается методом штамповки с последующей сваркой. Запорный элемент - сферическая пробка с фторопластовым седлом. Управление:
- Ручной режим (поворотный механизм 90°)
- Для DN≥100 доступны опции:
- Редукторный модуль
- Пневмопривод
- Электромеханический актуатор
- Допускается любой монтажный угол кроме позиции "рукоять вниз".
Технические параметры:
- Диапазон DN: 10-200 мм
- Рабочие давления: 1,6/2,5/4,0 МПа
- Температурный режим: -60°C...+160°C
- Ресурс: 10 лет/8000 циклов
Климатика:
Исполнение "У" категории 1 (ГОСТ 15150):
- Диапазон эксплуатации: -40°C...+40°C
- Уплотнительные элементы: фторопласт-4
Дополнительные опции:
- Комплектация фланцами DIN/ГОСТ
- Антикоррозионное покрытие
- Расширенная гарантия
Купить кран фланцевый в Минске со склада
Цена на фланцевые шаровые краны серии "КЛАССИК" формируется индивидуально для каждого заказа с учетом следующих параметров:
-
Технические характеристики:
- Диаметр условного прохода (DN)
- Рабочее давление (PN)
- Материальное исполнение корпуса
-
Дополнительные опции:
- Тип привода (ручной/механизированный)
- Комплектация фланцами
- Специальные покрытия
