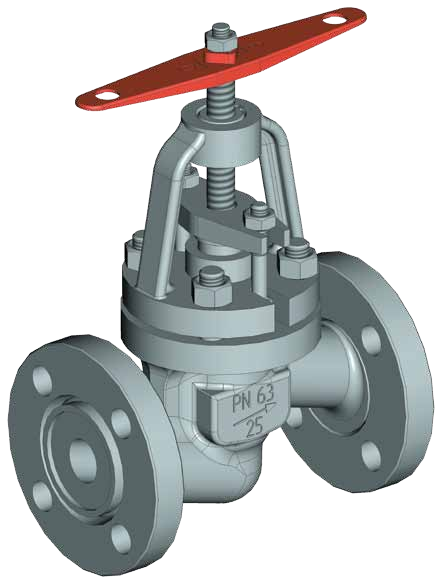

Клапан стальной нержавеющий запорный РТКЗ20

Клапан стальной нержавеющий запорный РТКЗ20

Цена:
Атрибуты для коллекции
  • Наличие: Да

Кол-во:

Клапан стальной нержавеющий запорный РТКЗ20: назначение

ТУ 3742–001–71634056–2010

DN 15, 20, 25, 32, 40

PN 6,3 МПа

Класс герметичности А по ГОСТ 9544–2015

Таблица-фигура: 15с52нж, 15лс52нж

Клапан стальной нержавеющий запорный РТКЗ20 купить в Минске РТКЗ20 — запорный клапан, предназначенный для установки на трубопроводы с различными жидкими и газообразными средами, преимущественно воды и пара. Имеет (по сравнению с клапанами РТКЗ10) увеличенный размер проходного сечения, благодаря чему снижено гидравлическое сопротивление прохождению среды. Несмотря на внешнее сходство с рядом аналогов, это совершенно новое изделие с улучшенными эксплуатационными характеристиками.



Преимущества клапана стального нержавеющего запорного РТКЗ20:

  • Затвор с уплотнением «металл по металлу» выполнен специальной формы, обеспечивающей надежное и стабильное перекрытие потока рабочего вещества по классу герметичности «А» (без видимых протечек), как на жидких, так и на газообразных средах.
  • Детали затвора изготовлены из коррозионностойких и износостойких сталей, гарантирующих длительный срок службы клапана с сохранением герметичности даже при интенсивной эксплуатации в тяжелых условиях.
  • В клапане отсутствуют сварные соединения. Корпусные детали имеют значительный запас прочности.
  • Благодаря применению в ходовой паре сочетания материалов «нержавеющая сталь — бронза» с низким коэффициентом трения, а также высокой точности изготовления, усилия управления клапаном РТКЗ20 значительно уменьшены.
  • Ходовая гайка размещена вне проводимой среды, что обеспечивает удобство обслуживания клапана и продлевает срок службы деталей.
  • Высокое размещение рукоятки управления уменьшает ее нагрев при высоких температурах проводимой среды, улучшает условия работы оператора.

Технические характеристики клапана стального нержавеющего запорного

Показатель Значение Примечание
Назначение Для установки на трубопроводы в качестве запорных устройств
Стандарт на изготовление ТУ 3742–001–71634056–2010
Вид арматуры Запорная РТКЗ20
Тип арматуры Клапаны запорные РТКЗ20
Класс герметичности затвора Класс «А» ГОСТ 9544–2015
Проводимая среда Вода, пар, газ, жидкие и газообразные нефтепродукты
Температура проводимой среды От минус 60 ºС до плюс 425 ºС Указывается при заказе
При отсутствии требований поставляется по технической документации ООО «РТМТ»
Климатическое исполнение и категория размещения У1, ХЛ1 Указывается при заказе
Категория сейсмостойкости
  • несейсмостойкое исполнение С0 (до 6 баллов включительно по шкале MSK–64);
  • сейсмостойкое исполнение С (свыше 6 до 9 баллов включительно);
  • исполнение повышенной сейсмостойкости ПС (свыше 9 до 10 баллов включительно).
 Указывается при заказе
При отсутствии требования поставляется в несейсмостойком (С0) исполнении
Установочное положение любое
Уплотнение шпинделя Сальниковое, с набивкой кольцами из терморасширенного графита
Вид управления ручное
Присоединение к трубопроводу
  • фланцевое;
  • фланцевое с ответными фланцами;
  • под приварку встык
 Указывается при заказе
Для исполнения под приварку встык выполняется разделка под конкретную трубу. При отсутствии требований разделки под конкретную трубу, поставляется по технической документации ООО «РТМТ».
Вид покрытия Заводское антикоррозионное покрытие, покрытие для надземной установки по специальным требованиям Указывается при заказе
При отсутствии требования поставляется с заводским антикоррозионным покрытием
Средний срок службы 20 лет


Таблица материалов клапана нержавеющего стального запорного

Наименование детали Материальное исполнение основных деталей
15c52нж 15лc52нж
Корпус Сталь 20 Сталь 09Г2С
Крышка Сталь 20 Сталь 09Г2С
Седло Сталь 20Х13 Сталь 20Х13
Золотник Сталь 20Х13 Сталь 20Х13
Шпиндель Сталь 20Х13 Сталь 20Х13
Втулка резьбовая БрАЖМЦ 10-3-1,5 БрАЖМЦ 10-3-1,5
Фланец накидной Сталь 20 Сталь 09Г2С

ТАБЛИЦА ОСНОВНЫХ РАЗМЕРОВ КЛАПАНОВ

DN Присоединение к трубопроводу PN, МПа Размеры, мм Масса, кг Рис.
L H D DM Dn s
15 Фланцевое исп. 3 по ГОСТ 12815–80 6,3 175 200 105 150 — — 6,9 1
Фланцевое исп. 3 по ГОСТ 12815–8
с ответными фланцами		 6,3 271 200 105 150 19 3,5 10,5 2
Под приварку встык 6,3 175 200 — 150 31 8 5,4 3
20 Фланцевое исп. 3 по ГОСТ 12815–80 6,3 190 230 125 200 — — 8,9 1
Фланцевое исп. 3 по ГОСТ 12815–80
с ответными фланцами		 6,3 302 230 125 200 26 4 14 2
Под приварку встык 6,3 190 230 — 200 38 9 6,1 3
25 Фланцевое исп. 3 по ГОСТ 12815–80 6,3 200 230 135 200 — — 11,5 1
Фланцевое исп. 3 по ГОСТ 12815–80
с ответными фланцами		 6,3 316 230 135 200 33 4 17,9 2
Под приварку встык 6,3 200 230 — 200 46 10 7,1 3
32 Фланцевое исп. 3 по ГОСТ 12815–80 6,3 210 302 150 200 — — 16 1
Фланцевое исп. 3 по ГОСТ 12815–80
с ответными фланцами		 6,3 336 302 150 200 39 4 25,3 2
Под приварку встык 6,3 210 302 — 200 52 9 10,3 3
40 Фланцевое исп. 3 по ГОСТ 12815–80 6,3 225 300 165 200 — — 17,9 1
Фланцевое исп. 3 по ГОСТ 12815–80
с ответными фланцами		 6,3 359 300 165 200 46 4,5 27,7 2
Под приварку встык 6,3 225 300 — 200 58 9 12,7 3

В состав поставки фланцевого клапана с ответными фланцами входит: фланцевый клапан в комплекте с ответными фланцами, крепежом и прокладками.
